PowerLeap / Topgrade PL-S370/T
Seite 2 - Adapterdetails
Was zuerst am meisten auffällt ist das wesentlich schlankere Design des PL-S370/T. Dies ist hauptsächlich darin begründet, daß hier schlichtweg das VRM (Voltage Regulator Module) komplett eingespart wurde! Allein schon aus Platzgründen wäre es wohl kaum möglich gewesen, ein VRM ausreichender Kapazität auf dem PL-S370/T zu integrieren. Dennoch benötigt der PL-S370/T immer noch eine externe Stromquelle, wohl um den einzigen verbleibenden Chip auf der Platine zu betreiben, welcher wohl dazu dient, die bei der Tualatin-Klasse gesenkte VTT zu regeln und die Bussignallogik zu konvertieren. Was am PL-S370/T belassen wurde, ist dessen CPU-Auswahljumper. Hier ist aber nur mehr eine Einstellung für Tualatin-Prozessoren und eine "experimentelle" Einstellung möglich, die man laut der Anleitung seitens Topgrade nicht setzen sollte. Auch bei PowerLeap waren dazu momentan noch keine Informationen erhältlich.
|
|
|
|
|

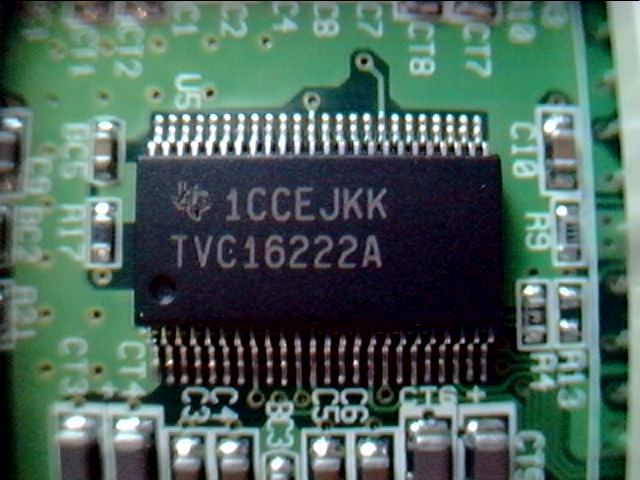

Der einzige auf dem PL-S370/T verbleibende Chip |

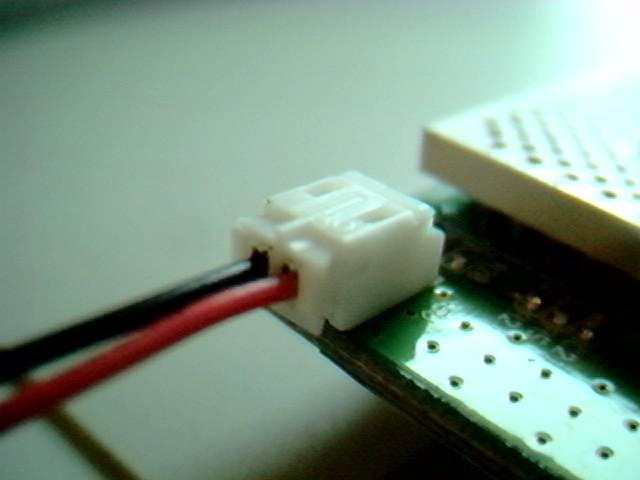

Der winzige Stromanschluß, der mit zwei 4-Pin Stromanschlüssen durchgeschliffen wird |

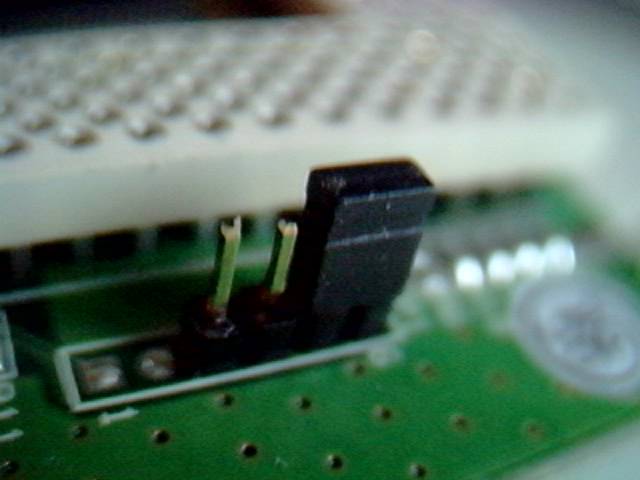

Der "experimentelle" Jumper |
Es sind bereits bestätigterweise PL-iP3/T und möglicherweise auch PL-S370/T Adapter der Revision 1.1 im Umlauf, wie wir aber am folgenden Bild sehen können, lag mir noch eine Rev.1.0 vor:
|
|
|
Die Revisionsnummer |
Nun zeichnet sich der PL-S370/T anhand des fehlenden VRM's durch ein völlig neues Merkmal aus: Die Kernspannung der CPU wird wieder vom VRM des Mainboards bezogen. Damit ändern sich zwei Dinge erheblich: Einerseits muß das Mainboard der Wahl für Standardbetrieb der CPU 1.475/1.450V liefern können, andererseits entfallen komplizierte VCore Mod's für OC nahezu zur Gänze, da die CPU mit jeder am Mainboard auswählbaren Kernspannung versorgt werden kann. Doch nun zur Installation:
