Pentium-III S @ BX über PL-iP3/T
Seite 2 - Details zum Adapter und zur CPU

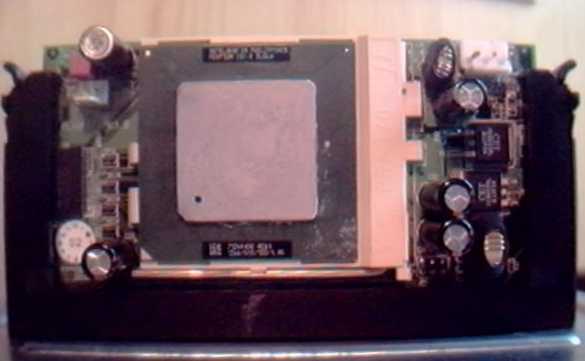

Die CPU entspricht im wesentlichen der bereits getesteten, es handelt sich hierbei um einen Prozessor der Revision SL5LW, der den Werken auf den Philippinen entstammt. Wie vielen bereits bekannt sein dürfte ist der P-III S im 0.13µm Kupferprozess gefertigt, verfügt über 512KB 8-Weg assoziativen 256-Bit L2 Advanced Transfer Cache und Data Prefetching in Hardware und gibt weiters nur knappe 30W an Wärme ab. Für weitere Details empfehle ich wieder den bereits bestehenden [P-III S Review], da ich hier nicht nochmals näher auf alle Feinheiten eingehen möchte. Hier sehen wir einmal ein Bild des Adapters mit eingesetzter CPU:
|
|
|
Klicken um zu vergrößern |

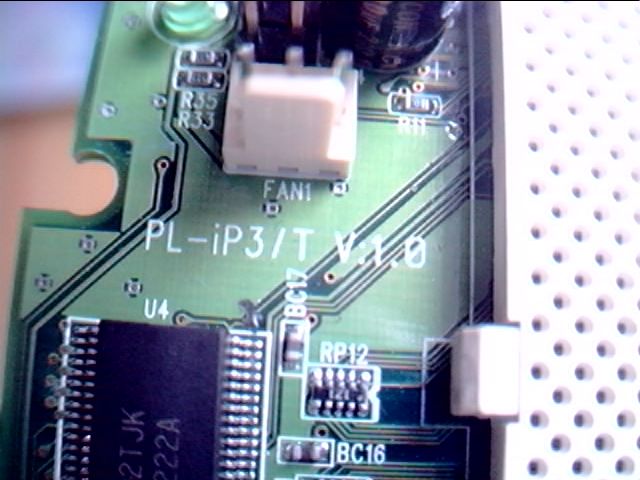

Man sieht auf Anhieb, daß der VRM Rev.3 dem originalen PL-iP3/T mehr als nur ähnlich sieht - nun, es handelt sich auch um keinen Nachbau, sondern eine Originalplatine, wie die Aufschrift "PL-iP3/T V:1.0" zeigt.
|
|
|
Wir sehen die PowerLeap-Aufschrift auf dem Adapter! |

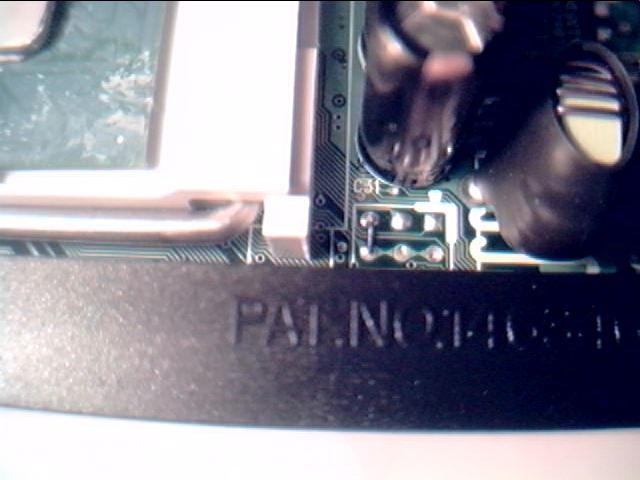

Was interessant zu erwähnen wäre, ist wohl, daß sich Topgrade dazu entschlossen hat, den SMP (Symmetric Multi-Processing) Jumper nicht auf der Platine des Adapters zu belassen. Statt dessen wurde eine Drahtbrücke eingelötet, die die Position dieses Jumpers auf "P-III SMP" fixiert, womit hier die noch SMP-fähigen alten "Mendocino" 0.25µm Celerons mit diesem Adapter nicht mehr multiprocessing-fähig sind, hierzu reicht ja auch ein gewöhnlicher Slot-1 Adapter!
|
|
|
|
|
PPGA Celeron - bis 533MHz erhältlich, aber kein SSE, nur 128KB 4-Way L2 Cache und 0.25µm Fertigung - prinzipiell SMP fähig, jedoch nicht am TopGrade VRM Rev.3! Wer kauft auch einen dieser Adapter, nur um dann darauf einen PPGA Celeron zu betreiben? |
FCPGA Celeron - bis 1.1GHz erhältlich, 0.18µm aber generell kein SMP! (1.4GHz, 0.13µm bei FCPGA2 Tualatin Celerons, aber ebenfalls kein SMP möglich) |
Der fixierte Jumper |
Nun wollen wir mal sehen, was hier taktseitig möglich ist!
