PL-iP3/T FC-PGA2 zu Slot-1 Adapter
Seite 2 - Adapterdetails

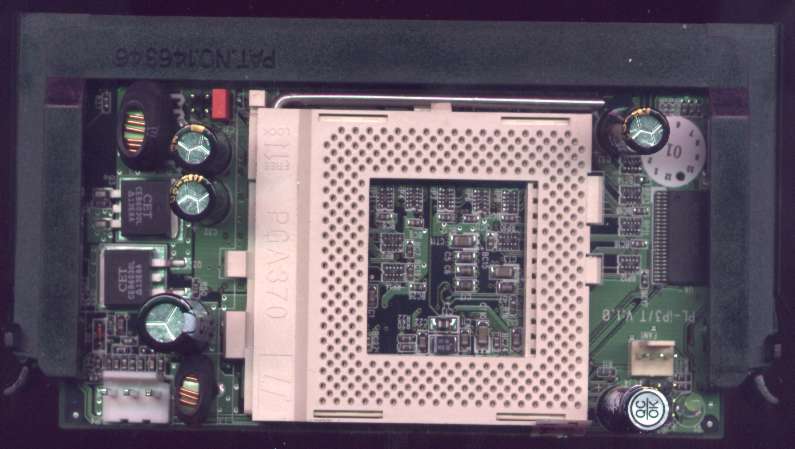

Der Adapter ist, wie bereits erwähnt, mit einiger Zusatzhardware ausgestattet! Hier finden wir sehr hohe und knapp neben dem Sockel positionierte Elektrolytkondensatoren, Spulen und Spannungsregler! Für die meisten größeren Kühler genügt der Platz noch, übergroße Modelle sollte man hier allerdings gleich vergessen! Alpha PAL Modelle passen noch, mein Antec-Kühler bog bereits zwei der Elektrolytkondensatoren etwa in einem Winkel von 15-20°! So sieht der Adapter von oben aus (man erkennt hier auch das bereits gebrochene Garantiesiegel):
|
|
|
Links die beiden Regler, zwei Spulen, und der Poweranschluß, sowie einige Kondensatoren! Rechts ebenfalls Kondensatoren, sowie der Lüfteranschluss! |
Auf der Rückseite ist der Adapter, wie eine echte Slot-1 CPU von einer Plastikabdeckung geschützt:
|
|
|
Nur ein kleiner Teil der Adapterrückseite bleibt sichtbar |
Der Adapter ist mit einer grünen Status-LED ausgestattet, welche anzeigt, ob der Adapter über das Powerkabel korrekt mit Strom versorgt wird! Der Lüfteranschluss versorgt einen Lüfter beliebigen Typs mit standardgemäßen 12 Volt. Da die Energieversorgung des Lüfters direkt aus der 12V-Leitung des Netzteils kommt, können beliebig starke Lüfter angeschlossen werden.
Was sofort auffällt ist die geringe Anzahl von Jumpern auf dem Adapter! Hier finden wir lediglich die SMP (Symmetric Multi-Processing) Jumper, sowie Jumper zum Festlegen des akzeptierten FSB! Eine Einstellung der Kernspannung ist nicht vorgesehen, worauf ich später noch eingehen möchte!
Die mitgelieferte CPU, ein Celeron 1.2GHz erinnert bereits stark an einen Pentium-III Prozessor. Normale Celeron-CPU's mit dem 0.18µm Coppermine Kern verfügen nur über 128KB L2 Cache, welcher über eine 4-Weg Assoziativität verfügt! Der neue Celeron wurde mit einem 8-Weg assoziativen, 256KB großen L2 Cache ausgestattet. Einziges Manko: Während die Caches von P-III Prozessoren längst nicht mehr von Latenzzyklen gebremst werden, wurde der Cache des Celerons mit einem Wartezyklus ausgestattet, was die CPU verlangsamt! Was überrascht, ist, daß der Cache der CPU mit ECC (Error Checking & Correction) ausgerüstet wurde! Der FSB des Prozessors liegt des weiteren bei 100MHz.
|
|
|
|

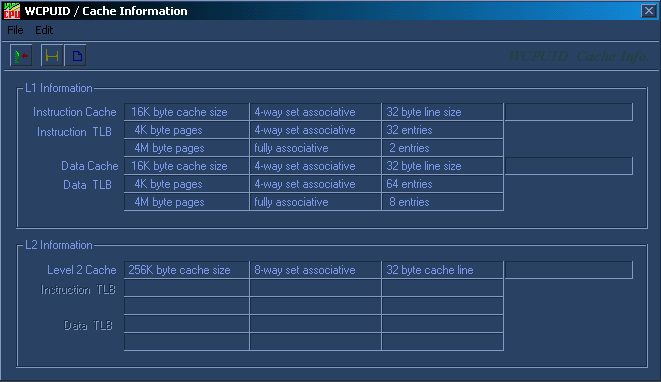

WCPUID Cache-Informationen |
SiSoft Sandra2001 Cache-Informationen (ATC = Advanced Transfer Cache) |
Nun zum Betrieb:
